智能振动监控仪

产品型号： NJQN HZD-W/L

所属分类：振动监控仪

更新时间：2025-08-09

简要描述：NJQN HZD-W/L智能振动监控仪与QN-ST系列磁电式振动速度传感器配套，可以监测旋转机械的垂直、水平方向的振动，振动值大小由仪器前面板的表头显示，同时具有标准的电流输出，可与DCS、PLC连接，当振动值超限，本仪器可外接声光报警器以提示现场操作人员采取防范措施，并有报警、危险开关量输出，保护机器安全运行。

联系我们 在线咨询

NJQN HZD-W/L智能振动监控仪

仪器特点

1.本仪表为双通道振动监测仪，可同时测量和显示出两个通道的振动大小。

2.仪表操作简便，面膜按键，实现智能处理：报警Ⅰ值、Ⅱ值可通过面板按键设置。

3.面板按键可调整量程值，无需电位器调整，方便现场调试，使用灵活、方便。

4.一分钟不按操作键，可自行回到运行状态。

5.报警延时调整范围1～60秒，以防止现场干扰引起误报警。

6.仪表具有上、掉电检测功能，传感器掉线检测功能，同时切断报警、停机输出回路，能有效抑制仪表误报警。

7.振动烈度(振动强度)和振动位移（振动幅度）手动切换。

主要技术指标及安装

1. 供电电源：220VAC±10%  50HZ

2. 信号输入：磁电式振动速度传感器

3. 灵敏度：30mv/mm/s±5%

4. 频    响：5～300Hz

5.测量范围：

振动位移：0～500μm  （p-p峰峰值）

振动烈度0～50.0mm/s （rms真有效值）

6. 测量精度：线性误差≤±1% （满度值）

7. 显示方式：LED数码管显示

8.电流输出：4～20mA；输出负载≤500Ω的负载

9. LED 指示：报警(Alert)、危险(Danger)

10. 报警、停机设定：满量程内任意设定

11. 报警输出：环氧树脂继电器常开触点，接点容量DC 28V / 1A或2A/220VAC

12. 外形尺寸：160×80×160mm（盘装式）

13. 开孔尺寸：152+1×76+1mm

14. 重量：约1.5KG

15. 温   度：工作温度 0℃到+60℃，存储温度-30℃到+70℃

16. 相对湿度 ≤90%周围无腐蚀性、无强磁场等场合

                  参数设置说明图

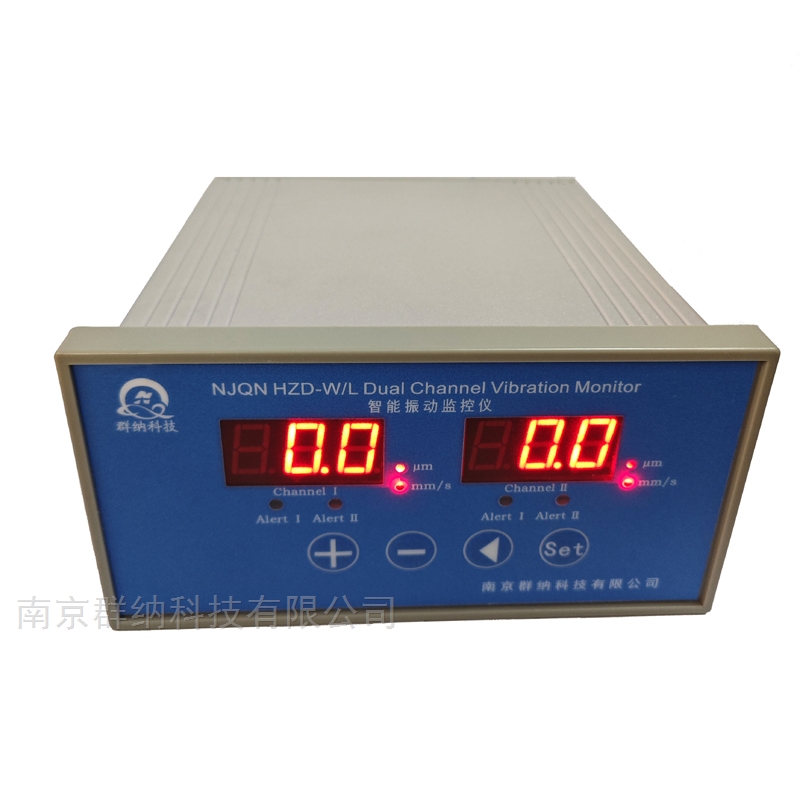

                       实物图
